振动给料机(GZG80-4) - 新乡市共成振动设备有限公司

振动给料机震动喂料机 140x140x30振动给料机吊挂弹簧

振动给料机有悬挂式和座式两种安装方式，
给料机用途及特点: 适用于把块状、颗料状及粉状物料从贮料仓或漏斗中均匀连续地给受料装置中去，广泛应用于冶金、矿山、煤炭、建材、化工、机械、轻工、粮食等各行业的震动给料机喂料机。

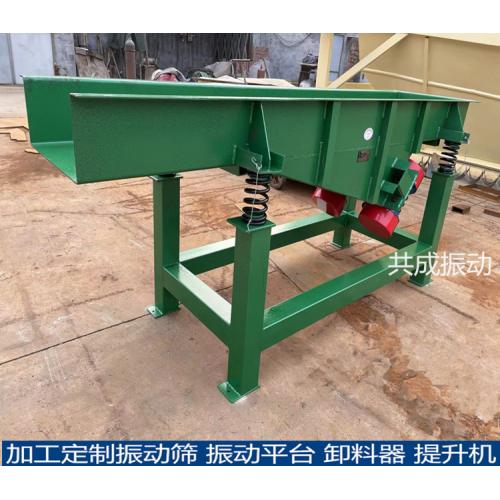

吊挂式振动给料机，四角分别由弹簧吊挂悬挂起来安装

${`JC0BUS8`W~FX07QE9F5}K_副本.png$

GZG系列振动给料机吊挂吊挂弹簧橡胶弹簧吊挂

$(BXMQ9ENTLEF@SKVRG[{{]X_-2副本.png$

振动给料机技术参数：

型号	生产率（t/h）	给料槽尺寸宽×长×高（mm）	运行方式	料度	振动电机					重量（kg）
型号	生产率（t/h）	给料槽尺寸宽×长×高（mm）	运行方式	料度	电压	频率	型号	功率（KW）	振动频率（次/分）	重量（kg）
GZG30-4	15	300×1000×160	连续	120	380	50	YZDP2.5-4	0.18×2	1450	110
GZG40-4	30	400×1200×160					YZDP5-4	0.25×2		155
GZG50-4	50	500×1200×160					YZDP8-4	0.4×2		190
GZG60-4	80	600×1800×180		150			YZDP16-4	0.75×2		410
GZG70-4	100	700×1800×200		180			YZDP20-4	1.1×2		440
GZG80-4	200	800×2000×225		200			YZDP32-4	1.5×2		640
GZG90-4	300	900×1500×300		250			YZDP50-4	2.2×2		730
GZG110-4	400	1100×1500×300		250						900
GZG130-4	500	1300×1500×400		350						1000
GZG70-6	80	700×1800×200		150			YZDP20-6	1.5×2	960	440
GZG80-6	160	800×2000×225		180			YZDP30-6	2.2×2		670
GZG90-6	240	900×1500×300		240			YZDP40-6	3.0×2		740
GZG110-6	320	1100×1500×300		240			YZDP50-6	3.7×2		940
GZG130-6	500	1300×1500×400		400						1040
GZG150-6	780	1500×1800×500		400						2000
GZG180-6	1000	1800×1800×500		600			YZDP75-6	5.5×2		2590
GZG200-6	1300	2000×2000×500		800			YZDP75-6	7.5×2		3700

GZG系列振动给料机两台振动电机的电源为三相380V，50Hz。空运转试车前，应检查各部位螺栓是否紧固，尤其是振动电机的地脚螺栓，连续运转4小时后各部位连接螺栓要重新紧固一次，一周内再紧固2-3次。
振动电机运转时，两台振动电机的旋转方向应相反。空运转试车时，检查给料机运转情况是否平稳，并注意振动电机轴承的温升情况，连续运转4小时后，轴承温度不得超过75℃电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统，整个系统工作在低临界共振状态，主要利用电磁激振器驱动槽体以一定的倾角做往复振动，使物料沿槽移动。物料置于由主振弹簧支撑的供料槽体上，衔铁与槽体的主振弹簧连成一体，线圈缠绕在铁芯上。由于线圈中流过的是经过半波整流后的单向脉动电流，因此，电磁铁就产生了相应的脉冲电磁力。在交流电的正半周，脉动电流流过线圈，在铁芯和衔铁之间产生一脉动电磁吸力，使槽体向后运动，激振器的主弹簧发生变形，储存势能；在负半周期内，线圈中无电流通过，电磁力消失，衔铁在弹簧力的作用下与电磁铁分开，使料槽向前运动，这样料槽就以交流电源的频率，连续地进行往复振动。

共成吊挂式座式给料设备GZG系列电机振动给料机，可根据用户需要制成：
下振式：振动电机置于给料机下面；
上振式：振动电机置于给料机上面；
调速式：振动电机的振频可在０～额定频率范围内无级调速；
敞开式：给料机上面敞开，比较适于下振式；
密封式：给料机除进出料口外，全部密封；
基座式：对于大型（重型）给料机，一般采用座式结构。
