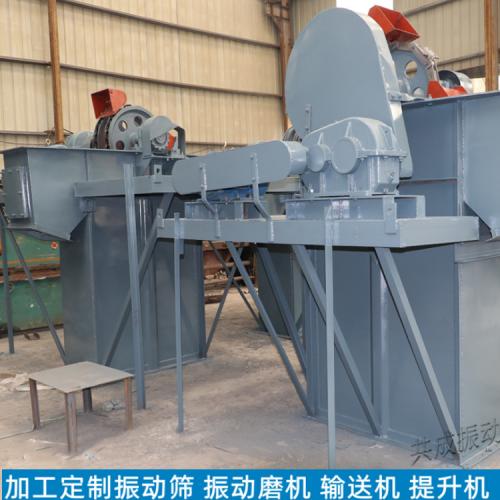

斗式提升机(NE30)

斗式提升机  用于向上输送粉状或中小块的物料。斗式提升机结构简单，占地面积小，动力消耗低，输送能力大。全封闭的外壳能避免粉尘飞扬，工作环境较干净。

斗式提升机主要工作部件特点:
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。
a、斗式提升机采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
b 、采用较低的链速度(o．5米/秒)；
c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。


提升机的结构说明：
式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件--有料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50-NE800采用双排链。
驱动装置-采用多种驱动组合驱动，（依用户实际需要而定）。驱动平台上装有检修架和栏杆。
驱动装置分左装和右装两种：
左装：面对喂料口，驱动装置布置在机壳左侧。
右装：面对喂料口，驱动装置布置在机壳右侧。
上部装置--安装有轨道（双排链），你志气，卸料口装有防回料橡胶板。
中间节--部分中间节装有轨道（双排链），以防链条工作中摆动。
下部装置--按装有涨紧装置，NE15-NE100采取弹簧涨紧，NE150-NE800采取坠重箱涨紧。
斗式提升机技术参数表:
