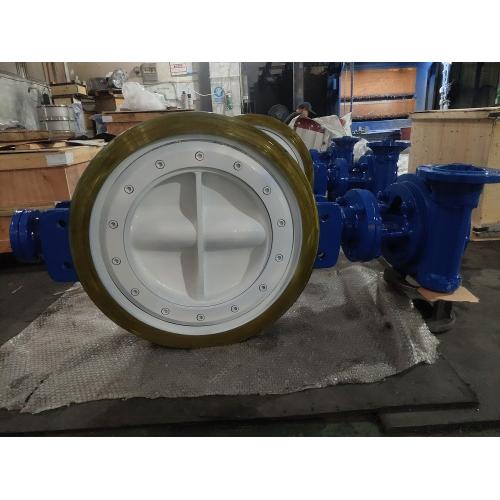

[新品] 三偏心对夹硬密封蝶阀(D373H-16)

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

硬密封蝶阀与软密封蝶阀的区别

硬密封蝶阀：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).

软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵.

软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。

硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

高性能三偏心硬密封蝶阀，

其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。

采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。

当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。

因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。

圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和气管道。

通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

3.1、按结构形式分类：

(1)中心密封蝶阀

(2)单偏心密封煤阀

(3)双偏心密封蝶阀

(4)三偏心密封跺阀

3.2、生产标准规范：

设计制造标准：GB/T 12238-2008

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

型号

D343H-16

D343H-16P

D343H-16R

工作压力（MPa）

1.6

适用温度（℃）

≤425

≤200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质

材料

阀体、蝶板

WCB

CF8/304

CF3M/316L

阀杆

2Cr13

304

316L

阀体密封面

堆焊507

蝶板密封面

304+柔性石墨

304+石棉

304+PTFE

填料

柔性石墨

PTFE

PTFE

1、硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、根据用户需求，硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
