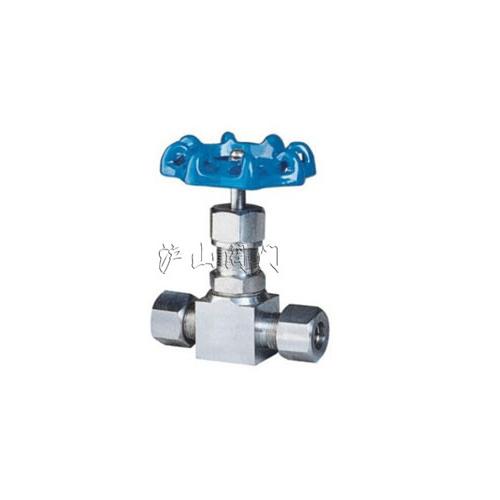

JJY1卡套式截止阀

沪山阀门制造（上海）有限公司是国内***〖JJY1卡套式截止阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖JJY1卡套式截止阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供***优质的服务。







一、产品概述



针型阀密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。手动截止阀、球阀可安装在管路的任何位置上。



二、结构图











三、主要外形及连接尺寸



型号	公称直径 DN(mm)	尺 寸						重量(kg)
		L	D1	H	H1	h	M1
JJY1-320	5	104	65	104	112	14	M22×1.5	1.0



四、主要性能规范







型号	公称压力(Mpa)	试验压力PS(Mpa)			工作压力(Mpa)	工作温度(℃)	适用介质
		壳体	密封(液)	密封(气)
JJY1-320-DN5	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油气 水、酸、蒸汽、 油品等
						C≤425℃



五、主要零件材料



零件名称	阀杆、阀盖、螺栓	阀杆、阀瓣、密封圈	填料	垫片	手轮
JJY1-320-DN5	铬镍不锈钢	不锈钢	聚四氟乙稀、柔性石墨	橡胶石棉板	优质碳钢
