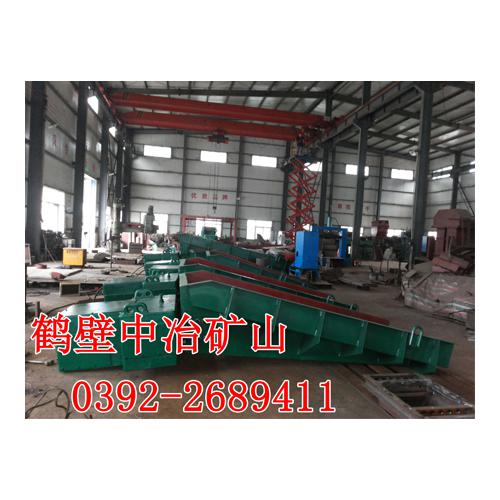

GZ3电磁振动给料机(GZ3) - 鹤壁市中冶矿山通用机械厂

GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀连续或定量的给到受料设备中。

电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备分敞开型和封闭型两种。还可根据要求生产电机振动给料机、往复式给料机，振动给料斗、及相配套使用的输送机等振动设备。

电磁振动给料机原理

电磁振动给料机的设计初衷是可以给受料设备均匀的提供物料，通过机器上的激振器使给料槽体振动以达到均匀给料的目的。

电磁振动给料机结构

电磁振动给料机一般由给料槽体、激振器、传动装置等组成。给料槽体用于输送物料，激振器主要作用是利用电磁特性产生振动，传动装置连接各个主体结构。

电磁振动给料机特点

1 电磁振动给料机结构相对其它系列给料机比较简单，安装以及后期维修比较方便

2 可以很好的达到控制给料量的目的。

3 电磁振动给料机运用了机械共振原理从而可以在能耗较少的状态下工作，达到了为企业节省开支的目的。

4 物料在振动过程中和给料槽的接触较少所以大大延长了给料槽的使用寿命。

GZ系列电磁振动给料机参数表

类型	型号	生产率（t/h）		给料粒度（mm）	双振幅（mm）	电压（V）	电流（A）		有功功率（KW）	控制箱型号	重量（kg）
类型	型号	水平	-10 0	给料粒度（mm）	双振幅（mm）	电压（V）	工作电流	表示电流	有功功率（KW）	控制箱型号	重量（kg）
基本型	GZ1	5	7	50	1.75	220	1.34	1.0	0.06	XKZ-5G 3	73
	GZ2	10	14	50			3.0	2.3	0.15		146
	GZ3	25	35	75			4.58	3.8	0.20		217
	GZ4	50	70	100			8.4	7.0	0.45	XKZ-20G 2	412
	GZ5	100	140	150			12.7	10.6	0.65	XKZ-20G 2	656
	GZ6	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G 3	1271
	GZ7	250	350	250			24.6	20	3.0	XKZ-100G 3	1920
	GZ8	400	560	300			39.4	32	4.0	XKZ-100G 3	3040
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G 3	3750
	GZ10	750	1050	500			39.4×2	32×2	4.0×2	XKZ-200G 3	6491
	GZ11	1000	1400	500			47.6×2	38.6×2	5.5×2	XKZ-200G 3	7680
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.20	XKZ-5G 2	242
	GZ4S	50	70	100			8.4	7.0	0.45	XKZ-20G 2	457
	GZ5S	100	140	150			12.7	10.6	0.65	XKZ-20G 2	666
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G 3	1246
	GZ7S	250	350	250			24.6	20	3.0	XKZ-100G 3	1960
	GZ8S	400	560	300			39.4	32	4.0	XKZ-100G 3	3306
封闭型	GZ1F	4	5.6	40	1.75	220	1.34	1.0	0.06	XKZ-5G 2	77
	GZ2F	8	11.2	40			3.0	2.3	0.15		154
	GZ3F	20	28	60			4.58	3.8	0.20		246
	GZ4F	40	56	60			8.4	7.0	0.45	XKZ-20G 2	464
	GZ5F	80	112	80			12.7	10.6	0.65	XKZ-20G 2	668
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G 3	1278
轻槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G 2	682
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G 3	1326
	GZ7Q	250	350	300			24.6	20	3.0	XKZ-100G 3	1992
	GZ8Q	400	560	350			39.4	32	4.0	XKZ-100G 3	3046
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G 2	633
	GZ6P	75	105	100		380	16.4	13.3	1.5	XKZ-20G 3	1238
	GZ7P	125	175	100		380	24.6	20	3.0	XKZ-100G 3	1858
宽槽型	GZ5K1		210	100	1.5	220	12.7×2	10.6×2	0.65×2	XKZ-20G 2	1316
	GZ5K2		240	100							1343
	GZ5K3		270	100							1376
	GZ5K4		300	100							1408

设备选型
GZ系列电磁振动给料机结构形式的分类及用途

类型	生产率计算比重（T/m 3 ）	用途
基本型	1.6	结构形式为下振式，用于无特殊要求的物料给料
上振型	1.6	振动器安装在料槽上方，配置空间不够的情况安装使用，其它与基本型相同
封闭型	1.6	适用于易碎颗粒、粉尘较大及具有挥发性的物料给料
轻槽型	1.0	比重较小的轻比重物料给料
平槽型	按配煤和选煤条件给出	适用于薄料层均匀给料，可用于配料（例如配煤）
宽槽型	按配煤和选煤条件给出	主要用于选煤，亦可用于向筛分设备给料

实际物料比重大于或小于上述计算比重时，生产率应按实际物料比重进行折算。实际生产率和给料机的安装方式、料层的厚度、物料含水量、粘性、摩擦系数等有关，选用时请参考详细选型手册。

设备外形尺寸
GZ1-GZ5基本型电磁振动给料机

号	B	B 1	B 2	B 3	B 4	L	L 1	L 2	L 3	H	H 1	H 2	H 3
GZ1	200	280	340	296	376	600	209	550	910	100	350	360	485
GZ2	300	388	456	400	506	800	310	660	1175	120	430	450	600
GZ3	400	496	518	452	574	900	311	790	1325	150	480	520	675
GZ4	500	620	682	581	762	1100	413	965	1615	200	550	645	814
GZ5	700	850	761	650	840	1200	465	1050	1815	250	647	765	980

GZ6-GZ9基本型电磁振动给料机

型号	B	B 1	B 2	B 3	B 4	L	L 1	L 2	L 3	L 4	H	H 1	H 2	H 3	H 4	R
GZ6	900	1057	720	860	1092	1600	500	1470	2410	1409	250	1090	1030	1530	460	1800
GZ7	1100	1257	840	1030	1332	1800	650	1465	2800	1585	250	1300	1130	1740	500	2200
GZ8	1300	1476	1000	1166	1556	2200	750	1800	3302	1938	300	1460	1343	1995	607	2600
GZ9	1500	1676	1010	1228	1776	2400	800	2000	3515	2100	300	1520	1440	2200	660	3500

GZ10-GZ11基本型电磁振动给料机

型号

B 1

B 2

B 3

B 4

L 1

L 2

L 3

H 1

H 2

H 3

GZ10

1800

2014

2304

1000

～2500

2500

750

2120

～3630

375

～1500

～1450

～2235

GZ11

2000

2234

2425

1010

～2640

2800

600

2370

～4060

375

～1580

～1545

～2310

型号	L	L 1	L 2	L 3	H 1	H	B 1	B 2	B
GZ1F	600	246	716	1064	410	107.5	200	250	340
GZ2F	800	288	903	1042	520	135	300	350	458
GZ3F	1000	300	1082	1695	620	170	400	460	527
GZ4F	1100	451	1306	1940	750	207.5	500	570	686
GZ5F	1200	528	1483	2190	890	255	700	780	860
GZ6F	1600	584	1684	2835	1200	265	900	740	1020
