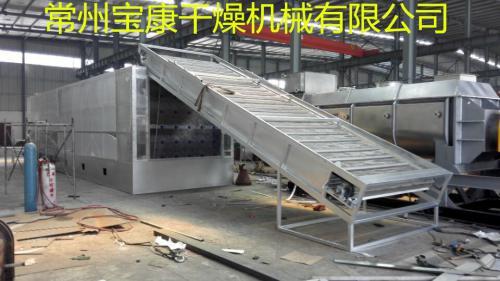

DW系列带式干燥机已成功地用于脱水蔬菜、中药饮片、炒货食品、虾条、水洗羊毛、磁粉等多种物料的干燥。这类设备的工作原理见图1干燥器内分若干单元,每单元热风温度单独可调,热风循环方式可以是向上通风,也可以是向下通风或采用复合通风方式,一般情况下采用向上与向下结合形式的复合通风。由于各种物料干燥特性差别很大,故设备选择时需与我厂主管工程师共同协商确定,这样可以有比较合理的通风组合及干燥温度曲线选择。这类设备的废气排放是由各单元引出一定量的废气由专门的排湿风机排出,引出量每单元均由调节阀控制,以利于控制设备内的干燥温度,再加上各单元的温度控制,加料量控制及网带运行速度调节,可以得到***佳使用效果。这类设备设计的废气排放量是气体总循环量的10-17%。但当物料的特性不同时,设备选型有较大的变化,这需要用户与我厂主管工程师协商决定。DW系列的性能、规格见附表。
DWF型是由DW系列开发工程师在总结五年工作实践的基础上、结合欧洲、美国的设计风格再次推出的新型设备。这种类型的设备外面没有循环风管,热风在设备内部循环,循环方式根据物料的不同有串联循环、对流循环、独立循环等多种。工作原理见图2。在实际使用过程中,我们认识到DW系列设备使用上的一些弊病,即以一种设计方式解决多种不同性质物料的干燥是不合理的,因此,DWF型产品突出专用性。基本类型有脱水菜专机,米饭干燥专机,中药饮片专机,水洗棉及水洗羊毛专机,炒货食品专机,塑料颗粒干燥与热处理专机,还有磁粉、氧化铁黄、轻质碳酸钙、白碳黑干燥专机等等。由于强调专用性,根据物料干燥的特殊要求确定风量、温度、相对湿度、运转速度等技术参数,这样设备的功能指标如生产能力、产品质量、能源消耗、可靠性等主要指标和噪音、保温性能、操作方便性等辅助功能指标均有提高。
DWP型属喷射气流带式干燥类型,其原理图见图3。热风以狭缝流或孔束流向下或上下同时喷向输送带上的物料,由于喷射气带高达15m/s以上,故对流传热的传热膜极薄,传热系数大,干燥速度快。该设备用于不透气类物料时,上面喷射气流仍返回上面,下面喷出的气体仍返出下面,再参与循环。对透气性物料如涂膜布干燥等,也适用于片状物料及一些特殊物料的干燥。如果采用双向气流喷射,板材之类物料干燥后变形小。喷射气流干燥使用热源可以是蒸气、电、热风炉及燃油烟道气等。
喷射气流带式干燥专用设备,比如纸浆干燥一般为S型或M形结构的多层式,大型纸浆模则为单层式。前者输送为吊蓝型,后者为为网带输送型。并且热风温度、循环气体量、湿度、气流速度及气流束形式不为其它物料所通用,实际差别很大。
对用户的咨询,我厂工程师会迅速作出详细的合理的设计方案,愿与用户一道,促使我们的设备性能更好,效益更好。
|
|
|
|
|
型号
|
DW-1.2-8
|
DW-1.2-10
|
DW-1.6-8
|
DW-1.6-10
|
DW-2-8
|
DW-2-10
|
单元数
|
4
|
5
|
4
|
5
|
4
|
5
|
带宽m
|
1.2
|
1.6
|
2
|
干燥段长m
|
8
|
10
|
8
|
10
|
8
|
10
|
铺料厚mm
|
10-8
|
使用温度℃
|
60-130
|
蒸气压力MPa
|
0.2-0.8
|
蒸气耗量kg/h
|
120-300
|
150-375
|
150-375
|
170-470
|
180-500
|
225-600
|
干燥时间h
|
0.2-1.2
|
0.25-1.5
|
0.2-1.2
|
0.25-1.5
|
0.2-1.2
|
0.25-1.5
|
干燥强度kg水/h
|
60-160
|
80-220
|
75-220
|
95-220
|
100-260
|
120-300
|
风机数量
|
5
|
6
|
5
|
6
|
5
|
6
|
风机总功率kw
|
9.9
|
1.1
|
9.9
|
12.1
|
18.2
|
22.2
|
设备总功率kw
|
11.4
|
13.6
|
11.4
|
13.6
|
19.7
|
23.7
|
外形尺寸
|
长m
|
9.75
|
11.75
|
9.75
|
11.75
|
9.75
|
11.75
|
宽m
|
1.18
|
1.8
|
2.2
|
2.2
|
2.6
|
2.6
|
高m
|
2.96
|
2.96
|
2.96
|
2.96
|
3.35
|
3.35
|
总重量t
|
5.95
|
7.16
|
6.55
|
7.6
|
7.4
|
8.95
|
注:设备高度指排湿管安装高度,主体高均为1.5m,如果整机运输拆下排湿机构即可。
|
|
|
